Декомпрессионная камера для дайверов

Двухшлюзовая палубная декомпрессионная камера, смонтированная в 20-футовом контейнере, — сосуд под давлением для пребывания людей (PVHO) с максимальным режимом работы до 100 MSW или 10 бар. Два шлюза обозначены как входной (entry lock) и основной (main lock).

Камера установлена на стальной раме (skid); в корпус сосуда врезаны 2 иллюминатора, а также медицинский шлюз (Medical Lock) для передачи предметов в/из среды под давлением.

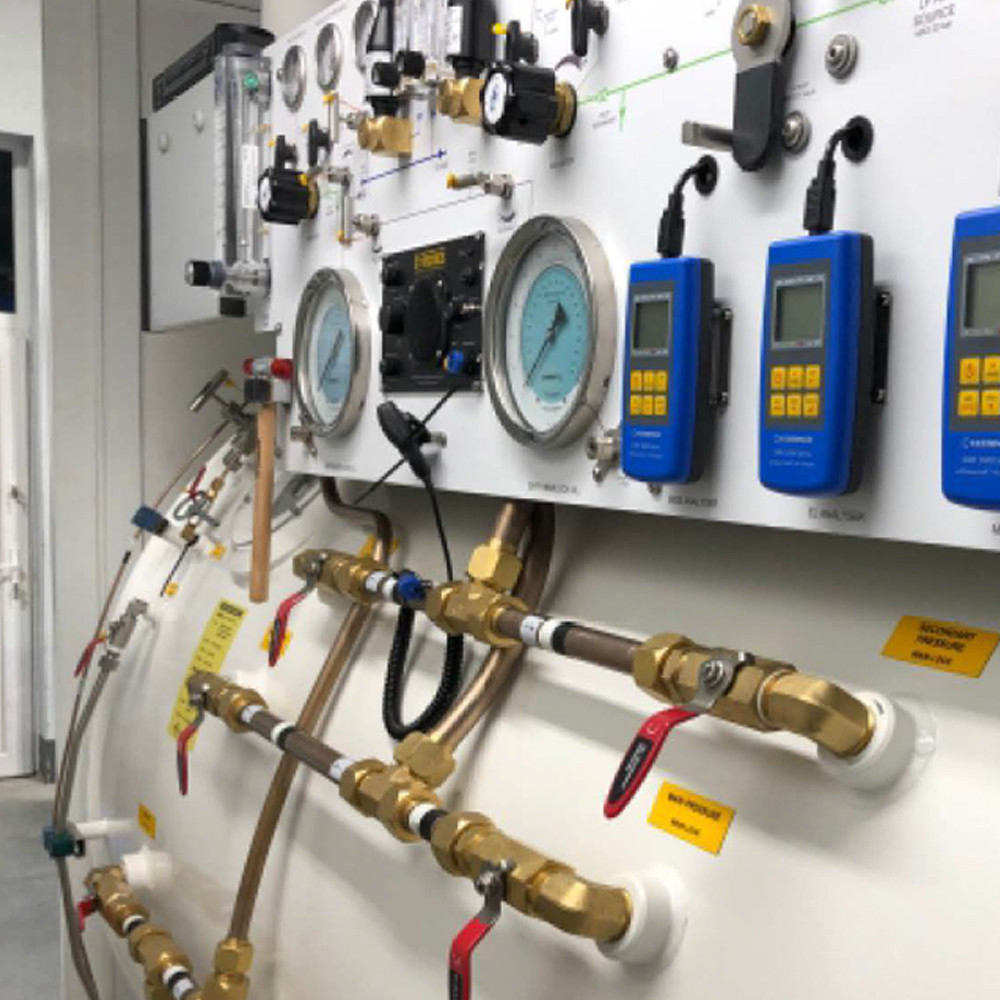

Камера оснащена высококачественной арматурой из латуни и нержавеющей стали, обеспечивающей необходимый контроль и приборы для эксплуатации. Камера рассчитана на работу от двух источников воздуха низкого давления (LP): Primary Air и Secondary Air.

От этих двух источников шлюзы камеры безопасно наддуваются через приборы и клапаны панели управления.

Панель управления обеспечивает связь и электрораспределение. Внутри камера оборудована койками и сиденьями для комфорта находящихся во время декомпрессионного лечения.

Дополнительно установлен банк воздуха, который может автоматически пополняться компрессором.

Банк воздуха оснащён предохранительным клапаном и заправочным клапаном для зарядки дайверских баллонов.

Компрессор полностью малошумный с полной автоматикой: автоматический слив конденсата, авто-стоп и автозапуск.

Охлаждающий воздух отводится через отверстие в контейнере.

Окно отверстия герметично для внешних условий — дождя и ветра.

Дополнительный кислородный банк с панелью управления для подачи кислорода или смеси в гипербарическую камеру BIBS.

Все трубы и соединения — из нержавеющей стали, клапаны — нержавеющая сталь и латунь; отделка контейнера (стены, пол) — анодированный алюминий.

Контейнер изолирован пенополистиролом (Styrofoam).

Технические характеристики

• Контейнер — модифицированный ISO-контейнер 20'
• Общая масса — 8500 кг
• Диапазон рабочей температуры окружающей среды — 0 °C – 50 °C
• Требования к электропитанию — 440/380 VAC, 3 фазы, 60/50 Гц
• Внутренний силовой трансформатор — 440/380 VAC в 220 VAC

Характеристики камеры

Двухшлюзовая декомпрессионная камера Dc1600; может использоваться как автономный вариант на судах обеспечения водолазных работ, в учебных центрах, береговых центрах поддержки и легко соответствует требованиям IMCA.

Из-за размеров и массы часто применяются в контейнерных системах.

Базовые особенности

• Всего до 10 человек (8 в основном шлюзе и 2 во входном)
• Панель управления со стороны DOC с глубиномерами
• По одному иллюминатору в каждом шлюзе
• Медицинский шлюз на длинной стороне
• Складное сиденье во входном шлюзе (матрасы — опция)
• 2× складные скамьи в основном шлюзе (матрасы — опция)
• Коллекторы BIBS* для находящихся (2× Entry, 3× Main)
• Одно LED-освещение в каждом шлюзе
• Один двусторонний коммуникатор Bullhorn в каждом шлюзе
• Коммуникатор двухшлюзовой камеры
• Электрощит

Физические данные

• Длина: ± 3600 мм (общая)
• Диаметр: ± 1600 мм (общий)
• Масса: ± 2300 кг в сборе с трубопроводами и т. п.
• Высота: ± 1950 мм
• Входной шлюз: длина ± 1100 мм
• Основной шлюз: длина ± 2500 мм
• Медицинский шлюз: длина ± 350 мм
• Медицинский шлюз: диаметр ± 250 мм
• Иллюминаторы: диаметр ± 150 мм
• Двери: диаметр ± 800 мм
• Расчётное давление: 10 бар, комплектация для воздушного дайвинга (5 бар)

Документация и сертификаты (язык — английский, поставка только в цифровом виде, печатная версия — опция)

Все декомпрессионные камеры поставляются с полным комплектом документации: сертификаты, руководства, утверждения проекта и т. д.

Опции (не входят в комплект)

• Маски BIBS (Delta, Scott, Amron)
• Регулятор противодавления (основной и входной шлюз)
• Анализаторы (кислород, комбинированный кислород / CO)
• Узел Medical Penetrator
• Термогигрометр (основной и входной шлюз)
• Основной обогрев (основной шлюз)
• Аварийный обогрев
• Климатическая система (обогрев и охлаждение)
• Дополнительные гипербарические LED-светильники
• Телефон на звуковой энергии (1 внешний, 2 внутренних)*
• Кессонный манометр*
• Гипербарический огнетушитель 7 л
• Гипербарический огнетушитель 3 л
• Скрубберы CO2
• Резервное батарейное питание
• Терапевтический манометр для основного шлюза
• Видеонаблюдение (ТВ-камера)
• Медицинский набор DOC
• Система записи данных камеры
• Бортовая система хранения воздушных баллонов (баллоны 300 бар на раме под DDC)
• Комплект ЗИП для камеры

Характеристики банка воздуха:

• 4 × баллона 50 л
• Рабочее давление 300 бар
• Предохранительный клапан
• Крепление баллонов вверх дном
• Дополнительная панель с 1 заправочным шлангом для зарядки дайверских баллонов

Характеристики кислородного банка

• 2 × кислородных баллона 40 л или 50 л
• Расположен снаружи контейнера
• Дополнительное подключение для подзарядки кислородного банка
• Дополнительный выход или смесь
• Отдельная распределительная панель для кислорода / газовой смеси

Характеристики компрессора:

• Электродвигатель (E-Motor / 400V / 3 фазы / 50 Гц)
• Окрашенный стальной корпус (RAL 6026)
• Звукоизолированный корпус
• Автоматический слив конденсата
• Автоматическая остановка при конечном давлении
• Счётчик моточасов
• Панель управления с кнопками пуск/стоп и теста конденсата, а также аварийным стоп-выключателем
• Контроль фаз с отключением при неправильном направлении вращения
• Автозапуск
• Защитный выключатель двигателя
• Клапан поддержания давления и обратный клапан
• Все поршни со стальными поршневыми кольцами
• Маслонасос низкого давления и фильтр
• Масло-/водоотделители из нержавеющей стали
• Предохранительные клапаны после каждой ступени
• 3× концентрических всасывающе-нагнетательных клапана
• Давление заправки на выбор (200 или 300 бар)
• Соединения на выбор (DIN 200 бар или 300 бар, CGA 200 бар или 300 бар и INT)
• Очистка воздуха для дыхания в соответствии с EN 12021
• Производительность: 320 л/мин
